原理，结构
超声波探头分别安装容器上部，由主机控制其向液面或料面发射一束超声波，该束声波到达被测物体表面后被反射由探头接收，主机测得该过程的传播时间t，根据已知声速v即可得出物体表面至探头的距离d(测距值)，在已知探头至容器底部距离即安装高度H的前提下，即可换算出容器内物位高度h，计算公式为：
h = H– d
d=V*t/2
其中: h: 物位值 d: 测距值 V：声速 t：传播时间
容器内的气体温度对声速有一定影响，所以还应测出气体温度T，以修正声速V。
技术参数
| 量程 | 电气参数 | ||||||||||||||||||
| 液位 | 4米 | 显示形式： | 双行14位LCD（带背光） | ||||||||||||||||
| 6米 | 输出负载 | 0-500Ω | |||||||||||||||||
| 8米 | 电流输出： | 4-20mA或RS485通讯 | |||||||||||||||||
| 12米 | 继电器输出： | 上限、下限报警控制(电伴热控制） | |||||||||||||||||
| 20米 | 输入电源： | DC24V（±10%） | |||||||||||||||||
| 30米（40米） | AC85~265V | ||||||||||||||||||
| 料位 | 3米 | 电缆装置： | PG9/PG11/PG13.5 | ||||||||||||||||
| 4米 | 电缆直径 | Ф6~Ф12mm | |||||||||||||||||
| 6米 | 单线线径 | Ф0.5~Ф1.78mm | |||||||||||||||||
| 10米 | 技术参数 | ||||||||||||||||||
| 15米（20米） | 输出分辨率： | 实际量程的0.03% | |||||||||||||||||
| 工况 | 温度补偿： | 全范围自动 | |||||||||||||||||
| 温度范围: | -40ºC~ +85ºC（LCD：-20ºC~ +70ºC） | 压力范围： | ±0.1MP | ||||||||||||||||
| 保护等级： | IP68探头，IP67主机 | 检测周期： | 1秒 | ||||||||||||||||
| 安装方式： | 螺纹、法兰或支架（主机壁挂） | 测量误差： | 0.002 | ||||||||||||||||
| 参数设置： | 3位有感按键 | 声波束角 | 10º(3db) 4.6.8m型 | ||||||||||||||||
| 外壳材料： | ABS | 5º(3db) 12.15.20.30.40m喇叭型探头 | |||||||||||||||||
| 数字通讯： | RS485串行通信，标准MODBUS协议 | ||||||||||||||||||
尺寸图

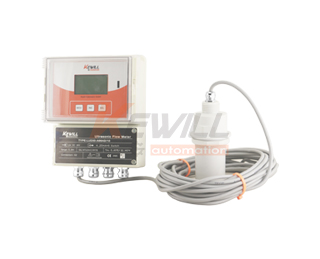

| LUD30- | 分体式超声波液位计（物位计） | |||||||||
| 测量介质种类 | ||||||||||
| 较平静液体、平整固体 | ||||||||||
| 块状、颗粒固体 | ||||||||||
| 测量量程（见量程代码表） | ||||||||||
| 6m | ||||||||||
| 输出 | ||||||||||
| 4～20mA输出 | ||||||||||
| 4～20mA输出+2路开关输出（5A继电器信号） | ||||||||||
| 4～20mA输出+6路开关输出（5A继电器信号） | ||||||||||
| 供电电源 | ||||||||||
| DC24V | ||||||||||
| AC85~265v | ||||||||||
| (特殊备选项)VARIO | ||||||||||
| RS485通讯（选择此项时最多提供5个继电器开关量） | ||||||||||
| 电伴热功能 | ||||||||||
