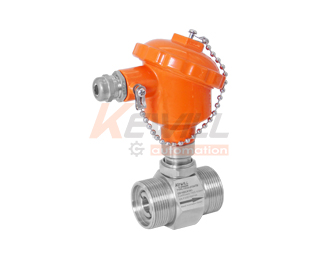

涡轮流量计是一种速度式流量计。在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
技术参数
| 性能参数 | |
| 精度： | 0.5% of rate 和0.25% of rate 两种 |
| 重复性： | 测量值的±0.1% |
| 响应时间： | 最大50 毫秒相对于输入的改变 |
| 稳定性： | 6个月以上的稳定性是测量值的±0.1% |
| 环境温度的影响： | 超过工作温度范围是±0.25%测量值 |
| 安装位置的影响： | 需确保传感器满管和保证了前后足够的直管段，则安装无影响 |
| 启动时间： | 从零流量开始需要50毫秒 |
| 预热时间： | 从通电到达到额定测量精度需要5分钟 |
| 传感器参数 | |
| 尺寸： | DN4 to DN250 |
| 被测流体温度范围： | -40 … 120℃，（＞120°C且≤180°C定制型可函寻销售工程师） |
| 传感器本体材质： | 不锈钢1.4301(304) ,不锈钢1.4435(316L) |
| 叶轮及附件材质： 叶轮及附件材质： | 430F不锈钢 ,不锈钢1.4435(316L) |
| 耐压等级： | PN10 to PN63 |
| 线圈阻抗： | 1600Ω |
| 接线盒参数 | |
| 环境温度范围： | -20 to 140° F (-29 to 60 ℃ ) |
| 接线盒材质： | 不锈钢1.4301(304),IEC60529 IP66 （标准）,可定制不锈钢1.4435(316L) |
| 转换器密封圈： | O型橡胶密封圈 |
| 电源： | DC 12V to 30V ，1A快速熔断保险； |
| 防护等级： | IP65&IP67 |
| 电气接口： | PG13.5 |
| 功率： | max 0.3 W |
| 输出： | 脉冲输出（用于总量） |

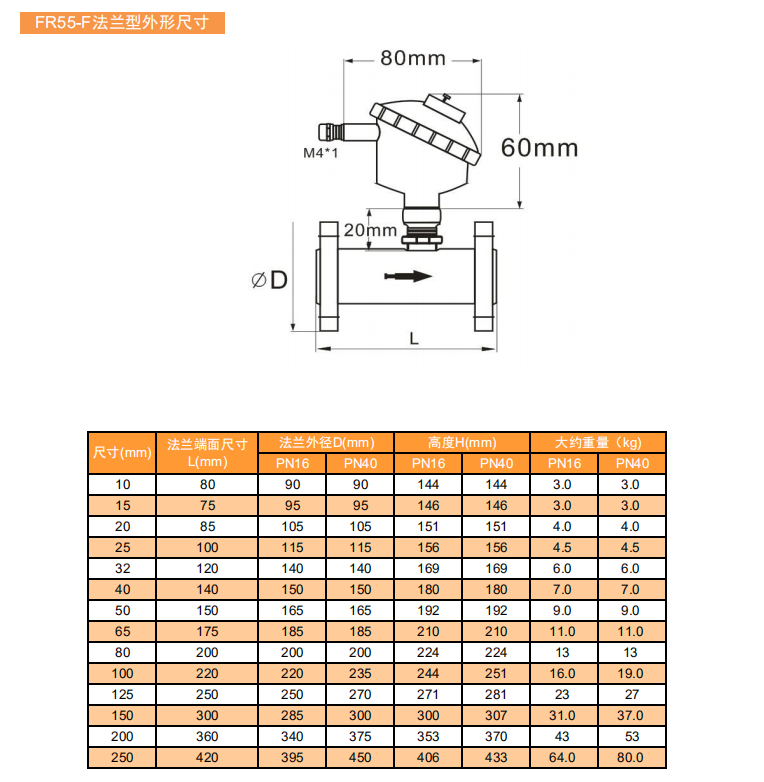

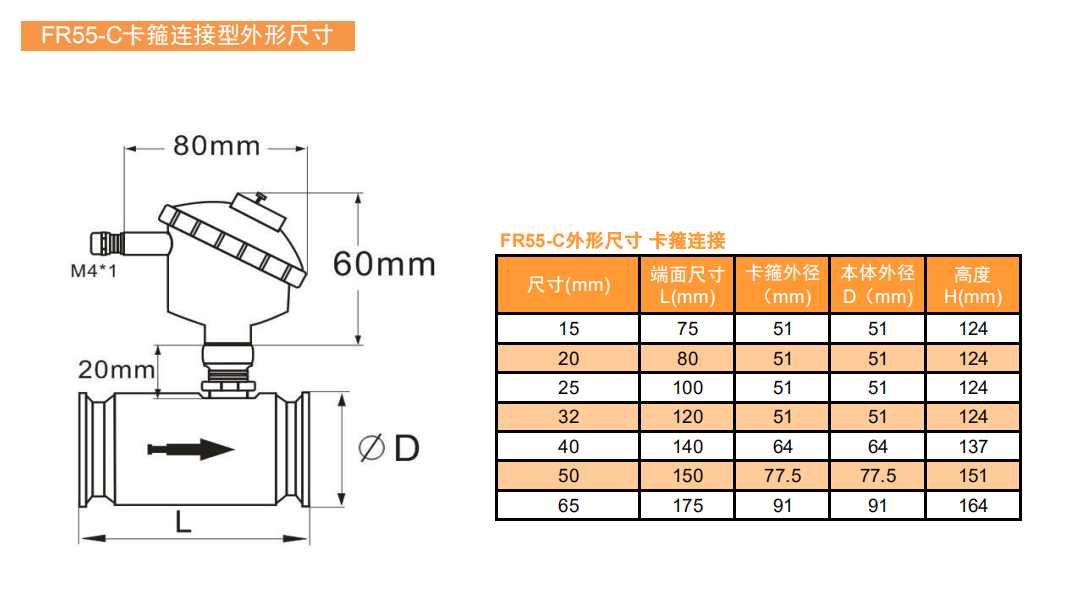

尺寸图
选型表
| FR55- | 涡轮式流量计 | ||||||||||||||
| 通径 | |||||||||||||||
| DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 （DN300等特殊管径约定交货） | |||||||||||||||
| 输出信号 | |||||||||||||||
| 脉冲+4 to 20mA电流信号 | |||||||||||||||
| 脉冲+0 to 5V电压信号 | |||||||||||||||
| 高点低点常开触点信号（开关量全量程设定） | |||||||||||||||
| 连接方式 | |||||||||||||||
| 螺纹密封连接 | |||||||||||||||
| 法兰式连接 | |||||||||||||||
| 快速密封软管接头 | |||||||||||||||
| 卫生级卡箍连接 | |||||||||||||||
| 精度 | |||||||||||||||
| 精度0.2% （适用于DN15以上管路） | |||||||||||||||
| 精度0.5% （适用于DN10以上管路） | |||||||||||||||
| 精度1.0% | |||||||||||||||
| 接液本体材质 | |||||||||||||||
| 不锈钢1.4301(304) | |||||||||||||||
| 不锈钢1.4435(316L) | |||||||||||||||
| 耐压等级 | |||||||||||||||
| EN 1092-1(DIN) PN10 | ASME B16.5(ANSI)CLASS150 | ||||||||||||||
| EN 1092-1(DIN) PN16 | ASME B16.5(ANSI)CLASS300 | ||||||||||||||
| EN 1092-1(DIN) PN25 | ASME B16.5(ANSI)CLASS600 | ||||||||||||||
| EN 1092-1(DIN) PN40 | ASME B16.5(ANSI)CLASS900 | ||||||||||||||
| EN 1092-1(DIN) PN63 | ASME B16.5(ANSI)CLASS1500 | ||||||||||||||
| EN 1092-1(DIN) PN100 | ASME B16.5(ANSI)CLASS2500 | ||||||||||||||
| EN 1092-1(DIN) PN250 | JIS 10K | ||||||||||||||
| EN 1092-1(DIN) PN400 | JIS 20K | ||||||||||||||
| 产品应用地特殊标准 | |||||||||||||||
| 系统供电方式 | |||||||||||||||
| 12 to 24V DC | |||||||||||||||
| 86 to 265V AC | |||||||||||||||
| 3.6V锂电池（仅供脉冲信号或显示用选择） | |||||||||||||||
| 本体材质 | |||||||||||||||
| 不锈钢1.4301(304) | |||||||||||||||
| 不锈钢1.4435(316L) | |||||||||||||||
| 哈氏合金C | |||||||||||||||
| 内部叶轮与附件材质 | |||||||||||||||
| 430F不锈钢 | |||||||||||||||
| 不锈钢1.4435(316L) | |||||||||||||||
| 哈氏合金C | |||||||||||||||
| 轴承材质 | |||||||||||||||
| 不锈钢440C滚珠轴承(非水环境) | |||||||||||||||
| 陶瓷轴颈轴承 | |||||||||||||||
| 石墨轴颈轴承 | |||||||||||||||
| 碳化钨轴颈轴承 | |||||||||||||||
| (特殊备选项)VARIO | |||||||||||||||
| 特殊参数定制款 | |||||||||||||||
